Themenbereich
Rätselhafte Anomalien

nächster Artikel  >

Rätselhafte Funde und Bauwerke (4/6)
Wurden manche Megalithen gegossen?

von Edgar Allmendinger

Warum „gegossen“ vielleicht das falsche Wort ist – und welche Spuren rekonstituierter Stein hinterlassen müsste

Inhaltsübersicht:

  1. Warum alternative Hypothesen legitim erscheinen
  2. Rekonstituierter Stein: Merkmale und ExperimenteWas ist rekonstituierter Stein?
  3. Was sagen echte Pyramidenproben?
  4. Wo könnte eine Rekonstitution überhaupt Vorteile gehabt haben?
  5. Untersuchungsmöglichkeiten zur Überprüfung der Hypothese rekonstituierter Steine
  6. Weiterführende Informationen und Buchtipps

1) Warum alternative Hypothesen legitim erscheinen

Einige der rätselhaftesten antiken Steinbauten stellen uns vor ein merkwürdiges Problem. Nicht unbedingt, weil ihre Herstellung mit bekannten Werkzeugen unmöglich wäre. Vielmehr wirken bestimmte Bearbeitungen erstaunlich aufwendig: gewaltige Blöcke, komplizierte Passflächen, polygonale Mauern und Steinformen, deren präzise Anpassung enorme Arbeit erfordert haben muss.

Meist wird vorausgesetzt, dass diese Bauteile als massive Natursteine aus dem Fels gelöst, transportiert und anschließend mechanisch in ihre endgültige Form gebracht wurden. Aber war das immer so?

Die Große Pyramide aus der Nähe. Foto: Joshua Doubek, Wikimedia Commons, CC BY-SA 3.0. (https://commons.wikimedia.org/wiki/File:The_Great_Pyramid_upclose.JPG)

Seit mehreren Jahrzehnten gibt es eine alternative Hypothese: Zumindest manche Monumentsteine könnten rekonstituiert worden sein. Natürliches Gestein wäre dabei zerkleinert oder teilweise chemisch verändert und anschließend mit einer mineralischen Bindematrix wieder zu einem festen Stein verbunden worden.

Der französische Chemiker Joseph Davidovits machte eine solche Erklärung für bestimmte Pyramidensteine bekannt. Eine jüngere Variante stammt von Marcell Fóti, der seine Natron Theory in eigenen Versuchen praktisch erprobt. Fóti arbeitet dabei als unabhängiger Autor und Experimentator, nicht als akademisch ausgewiesener Archäologe oder Materialwissenschaftler. Seine Versuche sind deshalb kein archäologischer Nachweis. Interessant werden sie dort, wo aus ihnen konkrete Vorhersagen entstehen, die sich am Originalmaterial prüfen lassen.

Dabei müssen drei Ebenen auseinandergehalten werden: chemische Möglichkeit, historisch-technische Plausibilität und direkter Nachweis am Monument. Erst wenn alle drei zusammenpassen, wird aus einer interessanten Idee eine belastbare archäologische Erklärung. Die zentrale Frage lautet auch nicht: „Sind die Pyramiden aus Beton?“ Sie lautet viel enger: Könnten bestimmte Steinbauteile aus natürlichem Gesteinsmaterial hergestellt worden sein, das zerkleinert, chemisch verändert und anschließend wieder zu einem festen Stein verbunden wurde?

Drei Ebenen, die man auseinanderhalten sollte:


Erstens: Ist ein Verfahren chemisch überhaupt möglich?

Zweitens: wäre es mit historisch verfügbaren Rohstoffen und im nötigen Maßstab praktikabel?

Drittens: gibt es am Monument selbst Spuren, dass es tatsächlich eingesetzt wurde? Ein positives Ergebnis auf einer Ebene beantwortet die beiden anderen noch nicht.

>>> Chemische Machbarkeit ist nicht dasselbe wie historische Plausibilität. Und beides ist noch kein archäologischer Nachweis.

2) Rekonstituierter Stein: Merkmale und Experimente

„Rekonstituierter Stein“ ist ein Sammelbegriff für unterschiedliche Verfahren. Man sollte sich darunter nicht automatisch modernen Beton mit großen Steinbrocken in Zement vorstellen. Je nach Verfahren könnte das Ausgangsgestein grob gebrochen, fein gemahlen, als Schlamm verarbeitet oder chemisch teilweise aufgeschlossen werden.

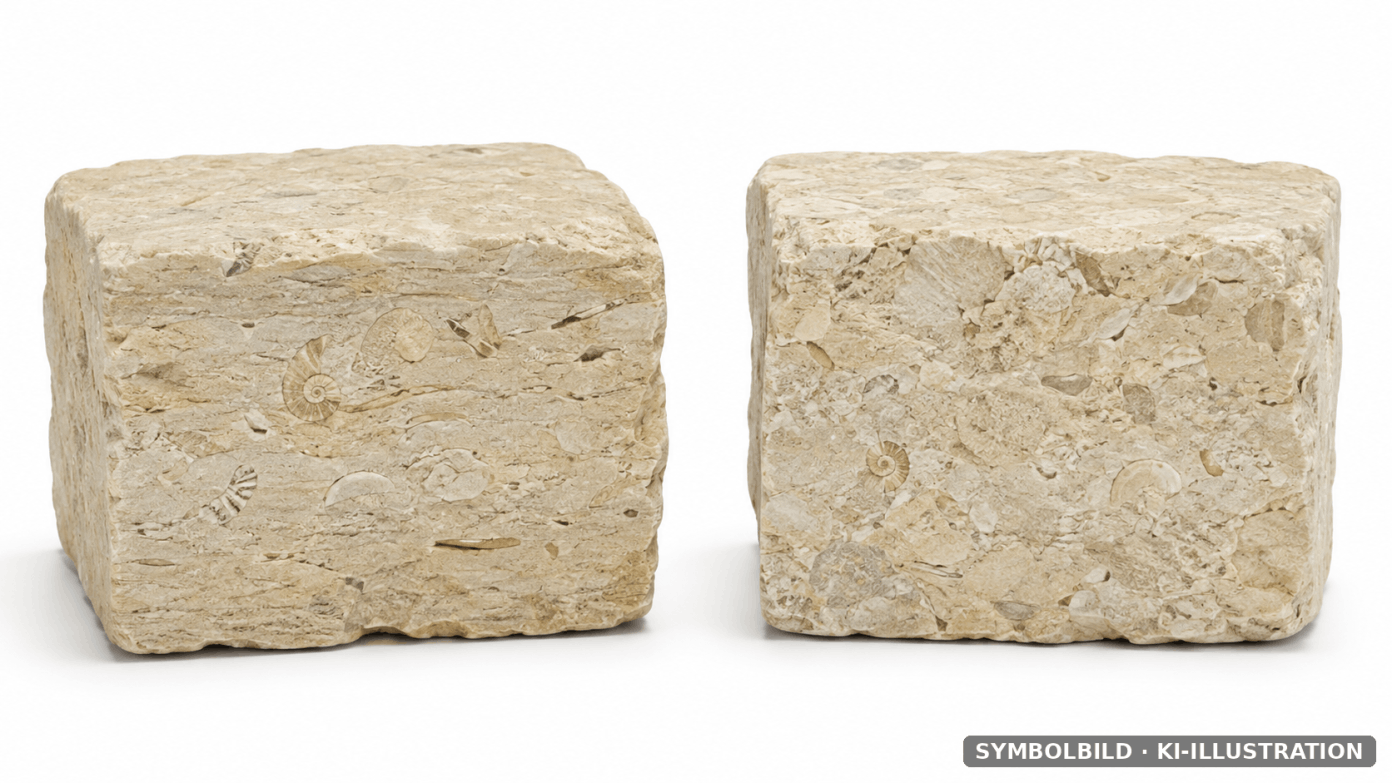

Zwei fossilienreiche Kalksteinblöcke als Symbolbild. Links ist eine stärker sedimentär geordnete Struktur dargestellt, rechts ein stärker durchmischtes Material. Entscheidend ist der Grundgedanke: Beide könnten mit bloßem Auge sehr ähnlich wirken.

Bei Kalkstein wäre beispielsweise denkbar, natürlichen fossilführenden Kalkstein zu zerbrechen, zu zermahlen oder als Schlamm aufzubereiten und anschließend wieder zu einem festen Körper zu verbinden.

Ein solcher Stein könnte weiterhin Muschelreste, Fossilfragmente und dieselbe Farbe wie das Ausgangsgestein besitzen. Seine künstliche Herstellung müsste deshalb mit bloßem Auge keineswegs offensichtlich sein.

Bei Granit ist Fótis Ansatz noch einmal anders. Seine Experimente beginnen mit echtem Granit. Durch einen chemischen Aufschluss sollen Bestandteile des Granits angegriffen und teilweise in ein reaktives Silikatsystem überführt werden. In späteren Versuchen beschreibt er künstlichen Granit aus natürlichem Granitpulver oder -bruch und einem aus Wasserglas erzeugten silikatischen Binder. Die genaue Rezeptur seiner Versuche hat sich im Lauf der Zeit weiterentwickelt.

Wie man rekonstituierten Stein erkennt


Ein rekonstituiertes Material könnte makroskopisch sehr homogen wirken und von außen kaum erkannt werden. Entscheidend wäre die innere Struktur: Wie berühren sich Körner? Gibt es eine sekundäre Bindungsphase? Sind natürliche Sediment- oder Kristallgefüge erhalten oder unterbrochen?

Eine jüngere Variante der Rekonstitutionshypothese stammt von Marcell Fóti, einem ungarischen Autor und unabhängigen Experimentator.

Seine „Natron Theory“ ist keine etablierte archäologische Theorie. Seine Versuche sind zunächst technische Demonstrationen: Sie zeigen, was sich mit bestimmten Rohstoffen herstellen oder verändern lässt. Ob dieselben Prozesse an antiken Monumenten verwendet wurden, ist eine getrennte Frage.

Fótis Experimentaufbau für Rekonstruktion von Granit, stark vereinfacht:


natürlicher Granit → heißes Natriumcarbonat greift Silikatminerale an → reaktive Silikatverbindungen / Wasserglas entstehen → Granitkörner beziehungsweise Granitpulver werden erneut gebunden → das Material härtet wieder zu einem steinartigen Körper aus.

Der bekannte „Granite Pudding“-Versuch betrifft vor allem den ersten Teil dieser Kette: natürlichen Granit chemisch aufzuschließen. Fóti erhitzt Natriumcarbonat so stark, dass silikatische Bestandteile des Granits angegriffen werden. Dabei zerfällt das Gestein sichtbar in Mineralkörner und eine silikatische Flüssigphase. Fóti interpretiert diese als Natriumsilikat beziehungsweise Wasserglas.

Na₂CO₃ + SiO₂ → Na₂SiO₃ + CO₂

Das ist noch kein fertiger Kunstgranit. In späteren Rekonstruktionsversuchen verwendet Fóti natürlichen Granitbruch oder Granitpulver zusammen mit Wasserglas-basierten Bindesystemen. Entscheidend ist dann der Härtungsschritt: Aus der reaktiven Silikatphase soll wieder eine feste, mineralische Bindung entstehen. Fóti hat dafür im Lauf seiner Experimente verschiedene Rezepturen erprobt.

Originalexperiment von Marcell Fóti: „Granite Pudding“.

0:13 Minuten

Der Versuch demonstriert den chemischen Angriff auf natürliches Granitmaterial.

VIDEO: rekonstituierter Kalkstein aus natürlichem Kalksteinmaterial

0:11 Minuten

In diesem kurzen Video zeigt Fóti seinen rekonstituierten Kalkstein


Bei Kalkstein verfolgt Fóti einen anderen Weg. Er verwendet natürliches Kalksteinmaterial, zerkleinert es und versucht, daraus erneut einen festen Kalksteinkörper herzustellen.

Fóti zeigt, dass sich mit seinen Rezepturen steinartige Versuchskörper herstellen und natürliche Gesteine chemisch verändern lassen. Ob deren Petrographie, Alterungsverhalten, Festigkeit und chemischer Fingerabdruck tatsächlich bestimmten antiken Monumentsteinen entsprechen, ist bislang nicht unabhängig gezeigt.

Ägyptische Fayence: warum sie hier relevant ist

Ein wichtiger Vergleich ist die ägyptische Fayence. Der Name führt leicht in die Irre: Es handelt sich nicht um gewöhnliche Tonkeramik. Vereinfacht kann man sie sich als einen künstlich geformten Körper aus sehr viel Quarz vorstellen, dessen Körner durch kleine Mengen glasiger Silikatphase miteinander verbunden werden:

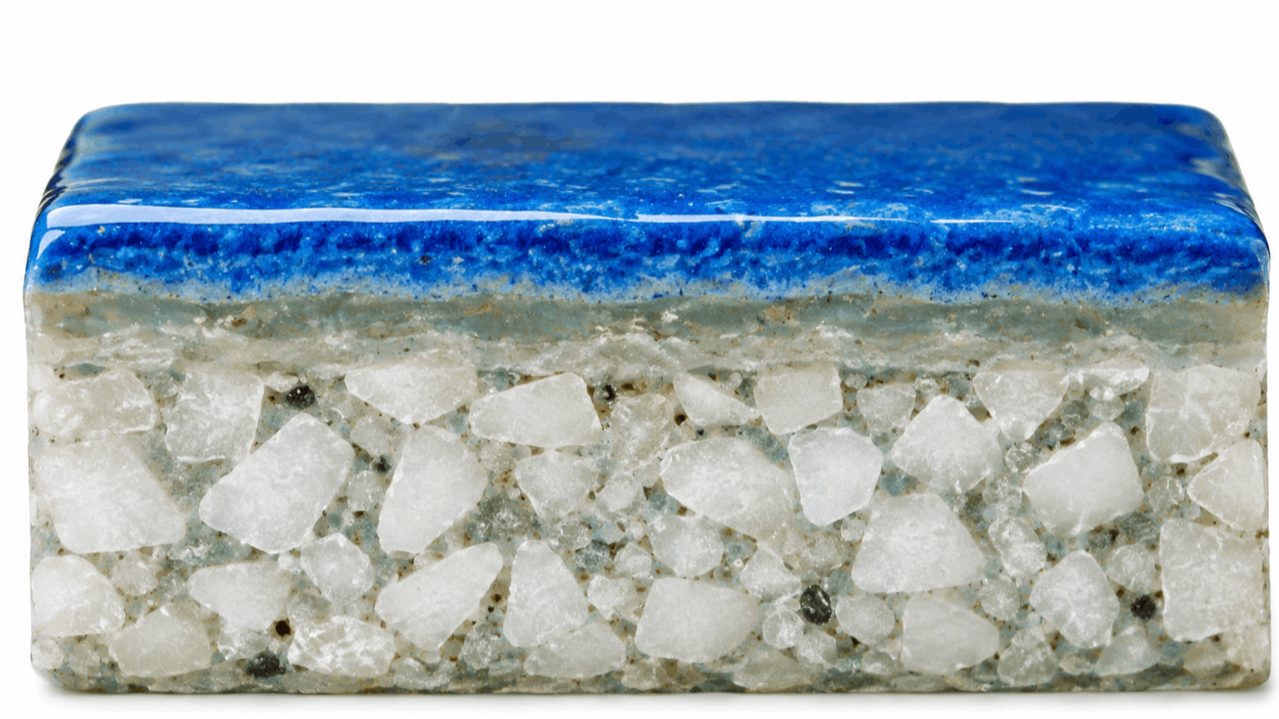

Schematischer Querschnitt ägyptischer Fayence: quarzreicher Körper, glasige Reaktionszone und intensiv gefärbte Oberfläche. Symbolbild, KI-Illustration.

Fein gemahlener Quarz oder Quarzsand wurde mit alkalischen Salzen, etwas Kalk und Farbstoffen gemischt, geformt und anschließend gebrannt.

Dabei entstanden zwischen den Quarzkörnern geringe Mengen Soda-Kalk-Silikatglas und an der Oberfläche die typische glänzende, häufig blau-türkise Glasur.

Das Metropolitan Museum beschreibt den Körper ägyptischer Fayence als überwiegend aus kantigen Quarzkörnern bestehend, die durch geringe Mengen Soda-Kalk-Silikatglas verbunden werden.

Materialtechnisch ist das bemerkenswert: Quarz wurde zerkleinert, mit alkalischen Stoffen verarbeitet, geformt und durch Wärme so verändert, dass neue glasige Silikatphasen entstanden.

Fayence ist damit kein Beleg für rekonstruierte Pyramidensteine. Sie zeigt aber, dass die Kombination aus zerkleinertem Quarz, Alkali, Kalk, Formgebung und neu entstehenden Silikatphasen in der Herstellung ägyptischer glasiger Werkstoffe tatsächlich beherrscht wurde.

Salzablagerungen im Wadi el-Natrun. Foto: NASA / Farouk El-Baz, Public Domain.

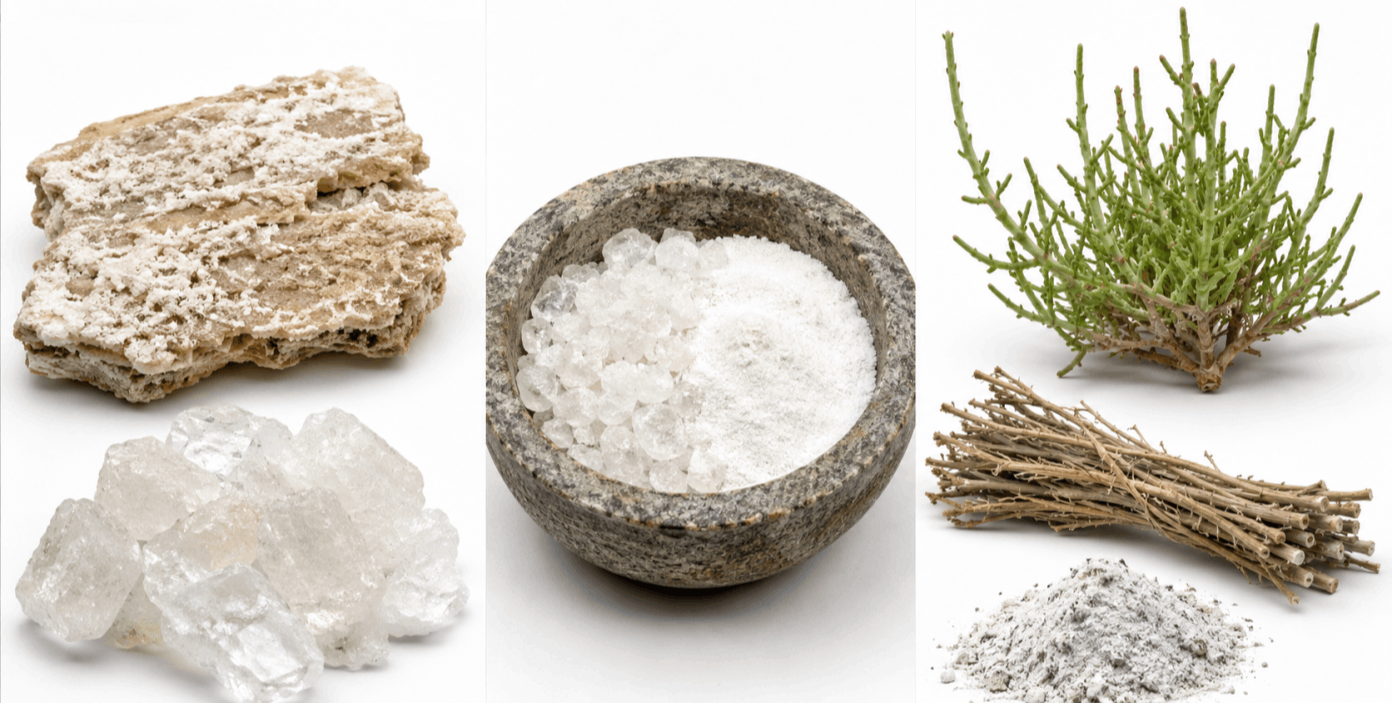

Woher könnte das Alkali gekommen sein?

Für jede alkalisch aktivierte Steinrezeptur stellt sich eine praktische Frage: Woher kam das Alkali?

In Ägypten war Natron verfügbar, ein natürlich vorkommendes Salzgemisch mit hohem Anteil an Natriumcarbonat und Natriumhydrogencarbonat. Wadi el-Natrun ist die bekannteste Lagerstätte. Natron wurde in Ägypten für verschiedene Zwecke genutzt und ist deshalb als historische Alkaliquelle grundsätzlich plausibel.

Daneben kommen Pflanzenaschen als zweite Alkaliquelle in Betracht. Besonders salztolerante Pflanzen können beim Verbrennen Aschen erzeugen, die reich an Natrium- oder Kaliumsalzen sind. Solche Pflanzenaschen wurden nachweislich in der antiken Glasproduktion verwendet.

Wichtig ist die Unterscheidung: Pflanzenasche ist nicht einfach „Natron aus Pflanzen“. Sie kann neben Natrium deutlich mehr Kalium, Calcium, Magnesium oder Phosphor enthalten. Gerade deshalb wäre sie analytisch interessant. Wenn Monumentproben reproduzierbare chemische Signaturen zeigen würden, die besser zu bestimmten Pflanzenaschen als zu mineralischem Natron passen, könnte das einen Hinweis auf die verwendete Alkaliquelle liefern.

Natronhaltige Salze und Pflanzenasche stehen für unterschiedliche historische Alkaliquellen. Ihre chemische Zusammensetzung wäre nicht identisch. Symbolbild, KI-Illustration.

Wasserglas als möglicher chemischer Baustein

Natriumsilikat, besser bekannt als Wasserglas, ist für Fótis Granithypothese zentral. Ein prinzipieller Bildungsweg ist die Reaktion von Natriumcarbonat mit Siliziumdioxid:

Na₂CO₃ + SiO₂ → Na₂SiO₃ + CO₂

Diese Gleichung ist etablierte Chemie; daraus folgt jedoch noch keine historische Anwendung. Natürliches Natron ist zudem kein chemisch reines Natriumcarbonat. Für eine archäologische Rekonstruktion müsste deshalb gezeigt werden, dass historisch verfügbare Salzgemische, reale Brennöfen und plausible Temperaturen tatsächlich genügend reaktives Silikat erzeugen.

In Fótis Modell folgt darauf ein zweiter Schritt: Das entstandene beziehungsweise zugesetzte Wasserglas muss wieder zu einer festen silikatischen Phase aushärten, die Mineralkörner miteinander verbindet. Gerade dieser Härtungsschritt ist für die Hypothese entscheidend. Fóti hat dafür im Lauf seiner Experimente unterschiedliche Rezepturen erprobt.

Und was ist mit Granit?

Granit ist der materialwissenschaftlich spannendere Testfall, weil natürlicher Granit ein magmatisches Kristallgefüge besitzt. Quarz, Feldspat und dunkle Minerale sind nicht einfach lose Steinchen, die irgendwo in einer Matrix liegen. Sie sind während der Erstarrung miteinander gewachsen und zeigen charakteristische Kornkontakte und Verzahnungen.

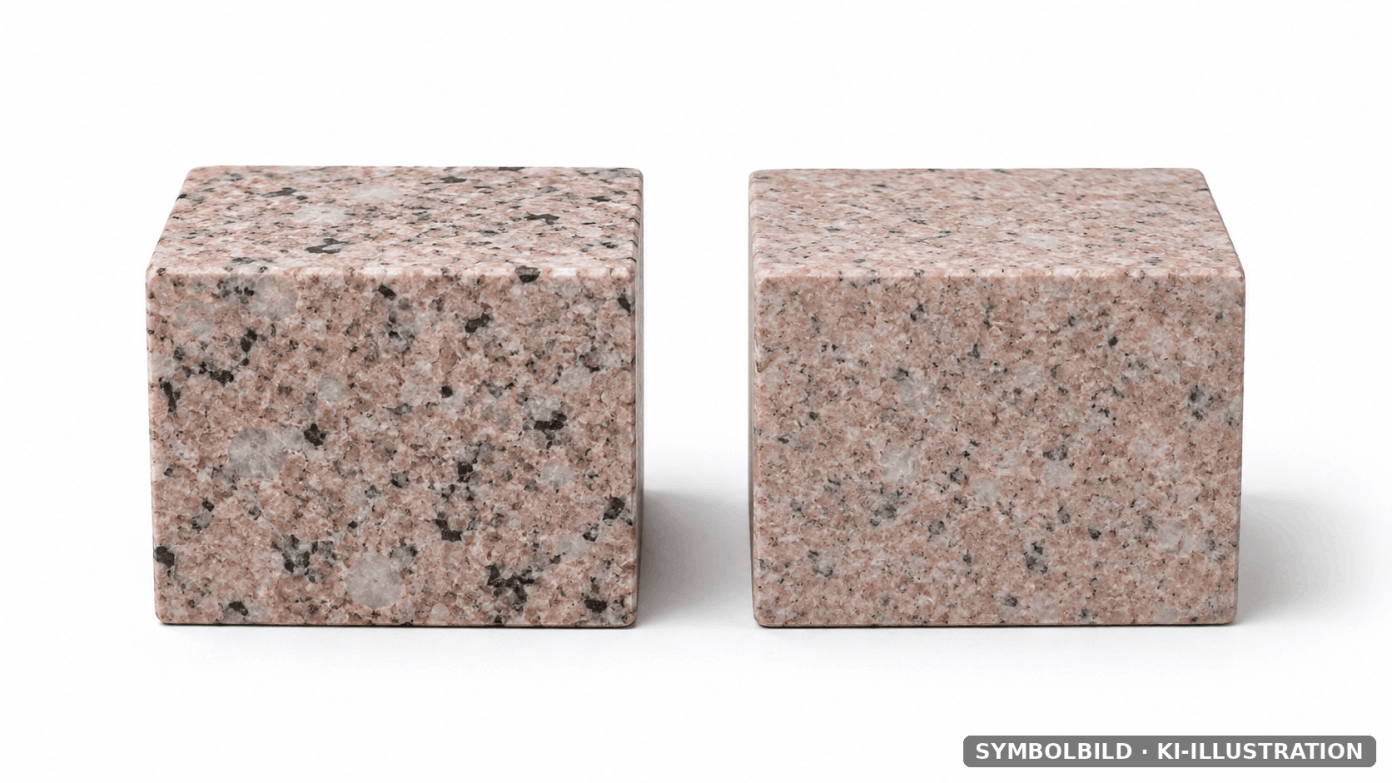

Symbolischer Vergleich zweier granitisch wirkender Blöcke. Die Grafik illustriert lediglich, dass ein rekonstituiertes Material aus granitischem Ausgangsstoff äußerlich ähnlich aussehen könnte; entscheidend wäre die innere Kornbindung.

Fótis „Granite Pudding“ greift genau hier an.

Sein Ausgangsmaterial ist natürlicher Granit. Durch stark erhitztes Natriumcarbonat sollen Quarz und andere Silikatbestandteile chemisch angegriffen werden; dabei zerfällt das Gestein in Mineralkörner und eine silikatische Phase. Dass geschmolzenes Natriumcarbonat Granit tatsächlich stark schädigen und Rissbildung fördern kann, wurde 2026 unabhängig von Fóti auch experimentell von Xiang Yi untersucht. Das bestätigt den chemischen Angriff als solchen, nicht Fótis historische Schlussfolgerungen.

Für die Prüfung ist deshalb nicht entscheidend, ob ein Block äußerlich wie Granit aussieht. Wichtiger ist sein inneres Gefüge: Sind Quarz, Feldspat und andere Minerale noch so miteinander verzahnt, wie man es von natürlich erstarrtem Granit erwartet? Oder liegen zerbrochene beziehungsweise chemisch angegriffene Körner vor, die durch eine später entstandene silikatische Phase verbunden werden? Dünnschliffe, Elektronenmikroskopie und mineralogische Analysen könnten diese Möglichkeiten unterscheiden.

Musste Granit überhaupt vollständig zerkleinert werden?

Für ein solches Verfahren müsste nicht zwingend jeder Ausgangsblock mechanisch zu feinstem Pulver zermahlen werden. Denkbar wären unterschiedliche Kornfraktionen - vom Bruchstück bis zum Gesteinsmehl - kombiniert mit chemischem Aufschluss. Solche Fraktionen entstehen teilweise schon bei der normalen Steinbearbeitung.

Granit kann durch natürliche Verwitterung entlang seiner Korngrenzen zu sogenanntem Grus zerfallen. In granitreichen Regionen wie Aswan ist granulare Desintegration grundsätzlich plausibel. Hinzu kommen Abfälle der Steinbearbeitung: Sägen, Bohren, Spalten und Schleifen erzeugen Bruch, Sand und feines Gesteinsmehl.

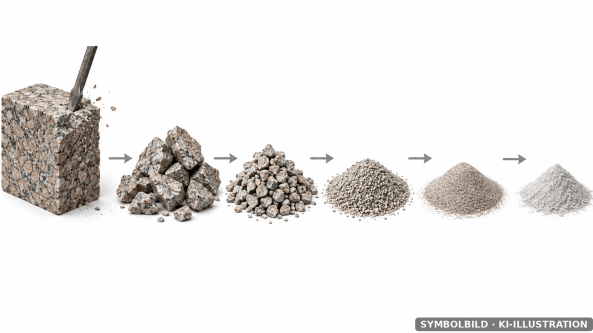

Vom Granitblock zu Bruch, Granulat, Sand und Gesteinsmehl: unterschiedliche Kornfraktionen können durch Bearbeitung oder zusätzliche Zerkleinerung entstehen. Symbolbild, KI-Illustration.

Granitsteinbruch von Aswan mit dem unfertigen Obelisken. Foto: Martin Strachoň, Wikimedia Commons, CC BY-SA 3.0.

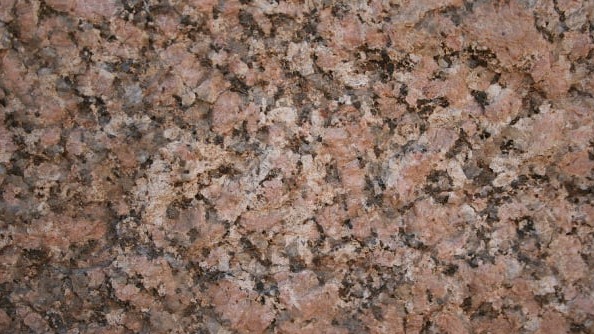

Rosa Granit aus Aswan. Foto: Glenn Ashton, Wikimedia Commons, CC BY-SA 3.0

3) Was sagen echte Pyramidenproben?

Die Materialproben sind der wichtigste Teil der Debatte. Hier stehen sich nicht einfach „Anhänger“ und „Gegner“ gegenüber; verschiedene Forscher haben unterschiedliche Proben mit unterschiedlichen Methoden untersucht.

Die Befundlage in Kurzform:


Barsoum, Ganguly & Hug (2006): beschrieben in untersuchten Pyramidenproben ungewöhnliche hydratisierte sowie amorphe oder nanokristalline Phasen und deuteten sie als Hinweis auf rekonstituierten Kalkstein.

MacKenzie et al. (2011): berichteten bei einem Verkleidungsstein der Knickpyramide über eine mögliche amorphe Calcium-Silikat-Komponente.

Freestone & Middleton (2007): kamen bei einer untersuchten Verkleidungssteinprobe der Cheops-Pyramide klar zu natürlichem Kalkstein.

Harrell & Penrod (1993): interpretierten die von ihnen untersuchte Probe ebenfalls als natürlichen Kalkstein.

Besonders wichtig ist die Untersuchung von Ian Freestone und Andrew Middleton.

Freestone und Middleton analysierten eine Verkleidungssteinprobe der Cheops-Pyramide mit mehreren komplementären Methoden, darunter Polarisationsmikroskopie, Rasterelektronenmikroskopie mit Elementanalyse, Röntgendiffraktion und Infrarotspektroskopie. Ihre Untersuchung wurde ursprünglich im British Museum durchgeführt und später in den Proceedings der Conference on Cement Microscopy veröffentlicht.

Für diese konkrete Probe ist ihre Schlussfolgerung ziemlich stark: natürlicher Kalkstein. Doch die entscheidende Begrenzung liegt in der Stichprobe. Eine einzelne überzeugend natürliche Probe kann den Ursprung dieser Probe gut klären, aber nicht automatisch Millionen anderer Blöcke.

Umgekehrt reichen auch wenige ungewöhnliche Proben nicht aus, um eine großflächige Rekonstruktionsindustrie zu belegen. Genau deshalb wäre eine größere, verblindete Vergleichsstudie so wertvoll.

Für die Frage nach dem Umfang einer möglichen Rekonstruktion ist der große Steinbruch südlich der Cheops-Pyramide wahrscheinlich wichtiger als jede einzelne Laborprobe. AERA schätzt das fehlende Volumen des Steinbruchs auf etwa 2,76 Millionen m³; für die Cheops-Pyramide werden etwa 2,59 Millionen m³ angegeben. Die Werte sind Näherungen, und beim Herauslösen von Blöcken entsteht erheblicher Abraum. Lage, Größe und archäologische Einordnung sprechen dennoch stark dafür, dass hier ein großer Teil des lokalen Kernmaterials gewonnen wurde.

Noch direkter ist das Tagebuch des Merer. Die Papyri wurden 2013 im Hafen von Wadi al-Jarf entdeckt und 2017 von Pierre Tallet ausführlich publiziert. Sie stammen aus dem Ende der Regierungszeit Khufus, aus seinem 26. beziehungsweise je nach Zählweise 27. Regierungsjahr. Merers Mannschaft transportierte Kalkstein aus den Tura-Steinbrüchen nach Akhet-Khufu, dem Pyramidenkomplex des Khufu in Giza.

Wie „legit“ ist Merer?


Sehr. Es handelt sich um einen archäologisch geborgenen Primärtext aus dem administrativen Umfeld der Zeit, nicht um eine spätere Legende. Er belegt reale Kalksteintransporte nach Akhet-Khufu. Vorsicht ist nur bei der Interpretation nötig: Das Logbuch nennt keine Zweckbestimmung für die transportierten Blöcke. Die häufige Deutung, dass hochwertiger Tura-Kalkstein unter anderem für die Verkleidung der Großen Pyramide bestimmt war, ist plausibel, aber nicht durch das Logbuch selbst belegt.

Steinbruch und Merer zeigen gemeinsam etwas ziemlich Robustestes in dieser Debatte: Große Mengen echten Natursteins wurden gebrochen und transportiert. Eine sinnvolle Rekonstruktionshypothese darf diese Evidenz nicht wegargumentieren. Sie müsste erklären, ob rekonstituierte Materialien nur für bestimmte Bauteile, bestimmte Phasen oder spezielle geometrische Probleme eingesetzt wurden.

Genau daraus ergibt sich die vorsichtigere Hybridthese: Der Abtransport von Naturstein ist klar belegt und eine Verwendung für den Pyramidenbau scheint plausibel; eine zusätzliche lokale Rekonstitution bleibt eine separate Materialfrage, die an den betreffenden Steinen selbst nachgewiesen werden müsste.

4) Wo könnte eine Rekonstitution überhaupt Vorteile gehabt haben?

Zwanzig Tonnen Material bleiben zwanzig Tonnen. Der Unterschied liegt darin, ob diese Masse als ein einzelner Körper bewegt werden muss oder in vielen kleineren Portionen. Kleine Lasten lassen sich verteilen; ein massiver Block muss als Einheit gelenkt, gebremst, angehoben und exakt positioniert werden.

Die Rekonstitution hätte dafür eigene Kosten: Zerkleinerung, Alkali, Wasser, Mischung, Aushärtung. „Gießen war einfacher“ wäre deshalb zu pauschal. Interessanter ist, für welche Bauteile welcher Prozess günstiger gewesen wäre.

Das Skalierungsproblem

Je größer der angenommene Anteil rekonstituierten Materials, desto anspruchsvoller wird die Hypothese. Eine großflächige Produktion müsste Rohstoffe, Wasser, Arbeitsflächen, Misch- oder Aufbereitungsprozesse und je nach Rezeptur auch erhebliche Wärmemengen bereitstellen.

Eine konkrete Massenbilanz lässt sich erst erstellen, wenn eine belastbare Rezeptur feststeht. Genau deshalb wäre es verfrüht, einen bestimmten Prozentsatz „Binder“ oder eine feste Natronmenge auf die gesamte Pyramide hochzurechnen. Fótis Verfahren zeigen vielmehr, dass die Rollen von Ausgangsgestein, chemischem Aufschluss und späterer Bindung je nach Rezeptur ineinandergreifen können.

Die Größenordnung bleibt dennoch ein wichtiger Test. Würden Hunderttausende oder gar Millionen Tonnen Material chemisch aufbereitet, wäre das keine kleine Werkstatttechnik mehr, sondern eine Industrie. Sie müsste Spuren in der Produktionskette hinterlassen: Rohstoffgewinnung, Salz- oder Ascheversorgung, Wasser, Brennstoff, Aufbereitungsplätze, Behälter und große Mengen Nebenprodukte.

Für eine Hybridthese mit einem deutlich kleineren Anteil rekonstituierten Materials wird dieses Problem entsprechend kleiner. Gerade deshalb sollte nicht zuerst gefragt werden, ob „die ganze Pyramide“ gegossen wurde, sondern welche konkreten Bauteile überhaupt einen Vorteil von Rekonstitution gehabt hätten.

Wenn der Nachbarstein zur Form wird

Bei komplizierten Passflächen könnte Formbarkeit einen besonders großen Vorteil bieten. Ein bereits fertiger Stein kann selbst als Negativform des nächsten dienen. Die neue Kontaktfläche muss dann nicht unabhängig so bearbeitet werden, dass sie exakt passt - sie entsteht direkt am vorhandenen Nachbarstein.

Dieses Prinzip ist besonders interessant bei polygonalem Mauerwerk. Auf Matrixwissen zeigen wir hier zu Sacsayhuamán zahlreiche komplexe Kontaktflächen. Damit ist keine Gussherstellung bewiesen; die Geometrie liefert aber eine legitime experimentelle Frage.

Polygonales Mauerwerk von Sacsayhuamán. Die komplexen Passflächen machen die Frage nach der tatsächlichen Herstellung besonders interessant. Foto. Diego Delso, CC BY-SA 4.0m Wikimedia Commons

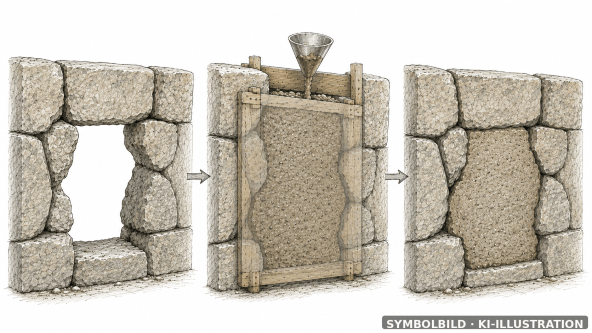

Prinzipdarstellung der Formgebung an bereits vorhandenen Steinflächen. Ein Nachbarstein könnte theoretisch einen Teil der Begrenzung einer neu eingebrachten Masse bilden. Symbolbild, KI-Illustration.

Was haben die Noppen damit zu tun?

An verschiedenen megalithischen Blöcken finden sich vorspringende Bereiche, häufig „Nubs“ oder Noppen genannt. Fóti kam durch seine eigenen Gussversuche auf die Idee, dass manche dieser Vorsprünge mit dem Ablassen überschüssiger Flüssigkeit aus einer Form zusammenhängen könnten.

Das macht die Idee sogar besser prüfbar: Wenn ein bestimmter Noppentyp tatsächlich eine Austritts- oder Drainagefunktion hatte, sollte sich bei vergleichbaren Exemplaren häufiger eine passende innere Struktur finden - etwa ein Kanal, gerichtete Porosität oder eine charakteristische Zone hinter der Oberfläche. Fehlt eine solche Struktur, sagt das zunächst etwas gegen diese konkrete Funktion, nicht automatisch gegen jede Form von Rekonstitution.

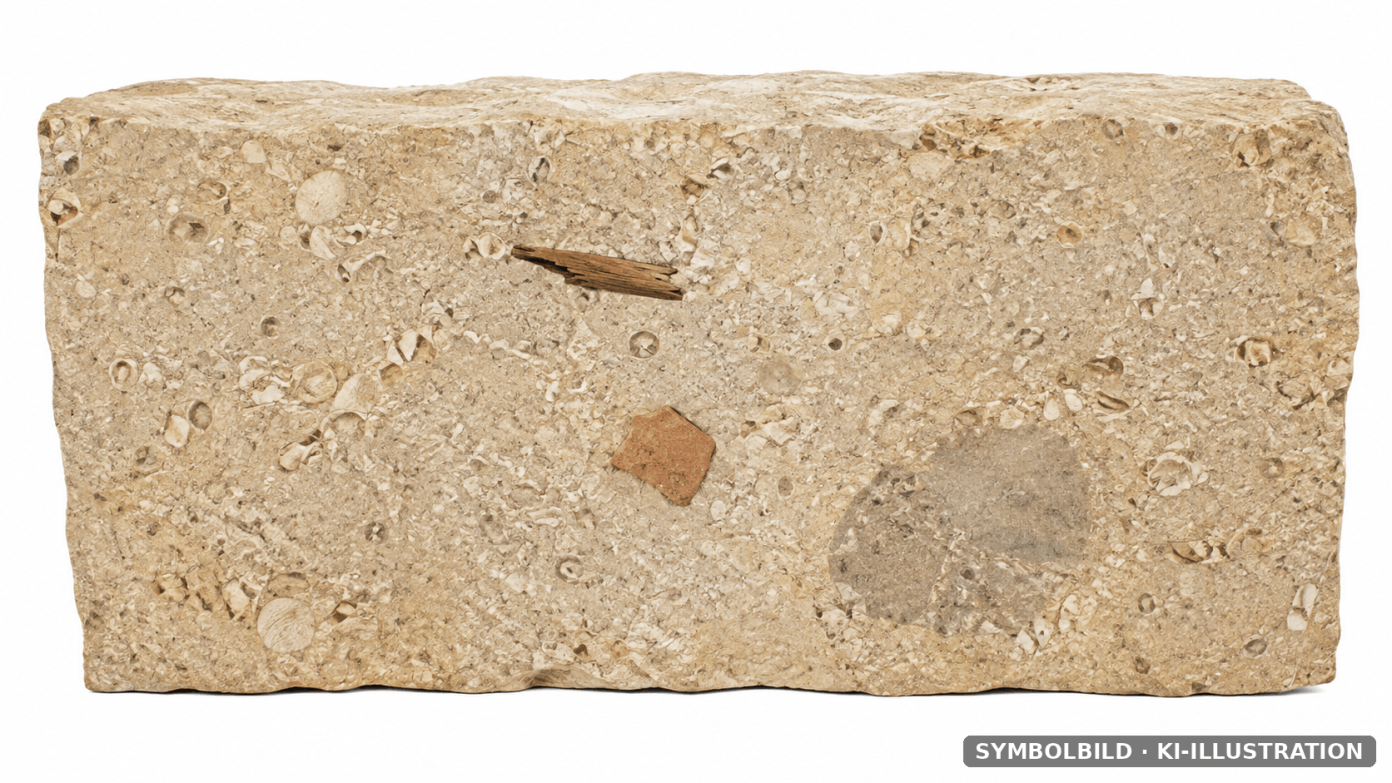

Hypothetische anthropogene Einschlüsse in fossilienreichem Kalksteinmaterial. Holz oder Keramik wären im Erfolgsfall interessante Prozessspuren, ihr Fehlen wäre jedoch kein Gegenargument. Symbolbild, KI-Illustration.


Der vielleicht einfachste Test: Was ist versehentlich hineingefallen?

Ein zufälliger anthropogener Einschluss wäre ein besonders auffälliger Befund. Wenn Menschen eine feuchte oder pastöse mineralische Masse verarbeiteten, könnten Holzsplitter, Pflanzenreste, Holzkohle, Keramik oder Metall versehentlich eingeschlossen werden. Solche Funde wären jedoch keineswegs zwingend zu erwarten, besonders bei einer sauberen und fein aufbereiteten Produktion.

Ein starker Befund wäre ein eindeutig anthropogenes Objekt, das vollständig in einer ungestörten sekundären Bindungsstruktur liegt und nachweislich vor deren Aushärtung eingeschlossen wurde. Das Fehlen solcher Objekte wäre dagegen kaum aussagekräftig.

Recycling: Stein im Stein

Fehlchargen oder Bruchstücke hätten theoretisch wiederverwendet werden können. Wenn bereits ausgehärtetes Material nur grob zerschlagen und erneut eingebaut wurde, könnten ältere rekonstituierte Fragmente innerhalb einer jüngeren Matrix auftreten - ein auffälliges „Stein-im-Stein“-Muster.

Diese Spur ist jedoch keineswegs notwendig. Wird Fehlmaterial fein zermahlen oder erneut chemisch aufgeschlossen, können sichtbare Grenzen weitgehend verschwinden. Ein solcher Fund wäre deshalb interessant, sein Fehlen aber kein Gegenargument.

Zwischenfazit:


Bis hierhin ergibt sich kein Beweis für künstlich hergestellte Monumentsteine. Es ergibt sich aber eine deutlich engere und testbare Hypothese. Natursteinabbau und Natursteintransport sind in Ägypten klar belegt. Zusätzlich könnten bestimmte Gesteine aus demselben natürlichen Rohmaterial zerkleinert, chemisch aufgeschlossen und erneut gebunden worden sein. Wenn das geschah, müsste die entscheidende Spur nicht an der Oberfläche liegen, sondern im inneren Gefüge des Materials.

5) Untersuchungsmöglichkeiten zur Überprüfung der Hypothese rekonstituierter Steine

Zur Untersuchung der Hypothese künstlicher Monumentsteine gäbe es heute die drei folgenden Möglichkeiten:

1. In den Stein hineinsehen

Computertomographie, industrielle Röntgendurchleuchtung und Ultraschall können je nach Größe der Probe innere Hohlräume, Poren, Fremdkörper oder Grenzflächen sichtbar machen. Zusätzlich wären Proben von der Oberfläche bis zum Kern interessant. Wiederkehrende Unterschiede zwischen äußerer Zone und Innerem könnten auf Formgebung, Entmischung oder chemische Oberflächenreaktionen hinweisen. Ein solcher Gradient ist jedoch keine notwendige Voraussetzung für rekonstituierten Stein.

Für ganze Monumente gibt es gröbere Verfahren. Mit Myonenradiographie - vereinfacht gesagt einer Durchleuchtung mit kosmischen Teilchen - entdeckte ScanPyramids 2017 einen großen Hohlraum in der Großen Pyramide. Für millimetergroße Einschlüsse oder feine Kanäle ist diese Methode allerdings viel zu grob.

Petrographie, Elektronenmikroskopie und mineralogische Analyse prüfen unterschiedliche Ebenen desselben Materials. Symbolbild, KI-Illustration.


2. Die chemische Verteilung messen

Mit Elektronenmikroskopie und Elementanalysen lässt sich untersuchen, wo beispielsweise Natrium, Kalium, Calcium, Silizium oder Aluminium im Material sitzen. Ein erhöhter Natriumwert allein wäre kein Beweis für künstliche Herstellung, weil auch Salze, Verwitterung oder spätere Behandlung die Chemie verändern können. Interessanter wären wiederkehrende chemische Zonen, die genau mit ungewöhnlichen Kornkontakten oder Bindungsphasen zusammenfallen.

3. Prüfen, wie die Bestandteile miteinander verbunden sind

Am aussagekräftigsten dürfte der innere Aufbau sein. Bei natürlichem Kalkstein lassen sich Schichtung, Fossilien, natürliche Zementation und spätere geologische Veränderungen mit passenden Steinbruchproben vergleichen. Bei rekonstituiertem Material wären dagegen eine später entstandene Bindungsphase, ungewöhnliche Reaktionssäume um Körner, eine unnatürliche Kornverteilung oder unterbrochene Sedimentstrukturen interessant.

Bei Granit ist die Vorhersage noch konkreter. Natürlicher Granit besitzt ein geologisch gewachsenes, ineinandergreifendes Kristallgefüge. Ein nach Fótis Prinzip rekonstituiertes Material müsste dieses Gefüge zumindest teilweise verloren haben. Einzelne Mineralkörner könnten gebrochen oder chemisch angegriffen sein und durch eine später entstandene, nicht kristalline Silikatphase verbunden werden.

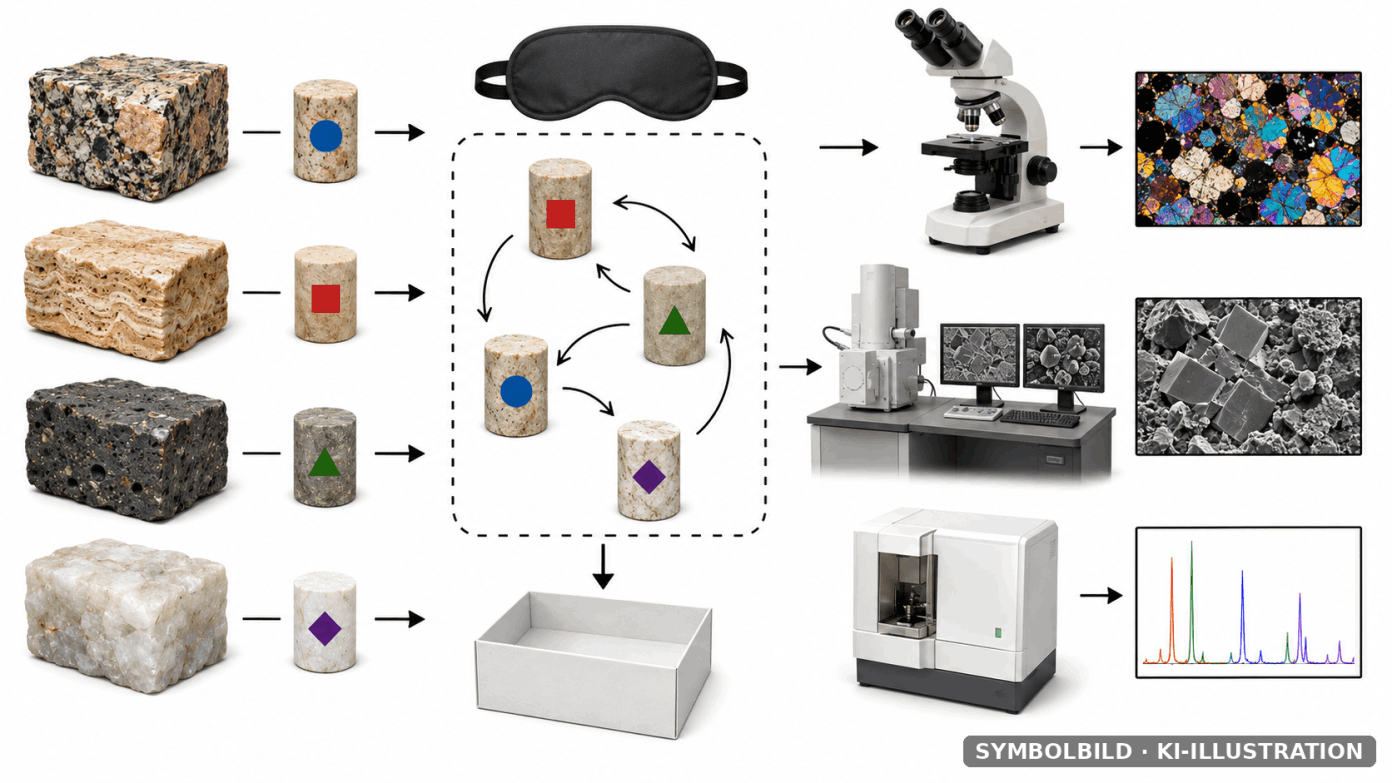

Prinzip eines verblindeten Vergleichs: codierte Proben werden unabhängig untersucht, bevor ihre Herkunft offengelegt wird. Symbolbild, KI-Illustration.


Der entscheidende Versuch: verblindete Multilaborstudie

Das größte Problem der bisherigen Debatte ist die kleine und teilweise umstrittene Probengrundlage. Ein besserer Ansatz wäre eine verblindete Multilaborstudie mit eindeutig dokumentierten Monumentproben, natürlichem Giza- und Tura-Kalkstein, weiteren Vergleichssteinen und experimentell rekonstruierten Materialien.

Die Proben würden anonymisiert. Die Labore wüssten nicht, welche Probe woher stammt. Vorher würde festgelegt, welche Kriterien für natürlichen, künstlichen oder unklaren Ursprung sprechen. Anschließend würden mehrere komplementäre Methoden eingesetzt und die Rohdaten veröffentlicht.

Alter, Urheber und Herstellungstechnik

Alter, Urheber und Herstellungstechnik sind drei getrennte Fragen. Eine Materialanalyse kann zunächst untersuchen, wie ein konkreter Stein entstanden ist, ohne damit automatisch das Alter des gesamten Bauwerks oder die Identität seiner Erbauer zu bestimmen.

Umgekehrt beweist ein gelungenes Rekonstruktionsexperiment nur die technische Möglichkeit eines Verfahrens. Erst archäologischer Kontext und direkte Materialbefunde könnten zeigen, ob und wann es tatsächlich eingesetzt wurde. Eine ungewöhnliche Materialstruktur allein wäre kein Beleg für eine bestimmte Kultur oder Datierung.
Die sauberste Ausgangsfrage lautet deshalb zunächst: Wie wurde dieser konkrete Stein hergestellt?

Was würde gegen die Hypothese sprechen?

Gegen eine großflächige Rekonstitution würde eine repräsentative Zahl gut dokumentierter Monumentproben sprechen, die durchgehend genau die natürlichen Gefüge ihrer jeweiligen Steinbruchäquivalente zeigen: beim Kalkstein kontinuierliche Sedimentstrukturen und natürliche Diagenese, beim Granit ineinandergreifende magmatische Kristallgefüge - jeweils ohne zusätzliche sekundäre Bindungsphasen.

Für Fótis konkrete Granithypothese wäre außerdem problematisch, wenn unabhängig analysierte Replikate seines Verfahrens petrographisch deutlich von Monumentgranit abweichen oder wenn die erforderlichen Prozessbedingungen im relevanten Maßstab mit historisch plausiblen Rohstoffen und Brennstoffen nicht erreichbar sind.

Bei den Noppen würde das Fehlen innerer Drainage- oder Austrittsstrukturen lediglich die konkrete Drainageerklärung für den untersuchten Noppentyp schwächen. Da Fóti selbst unterschiedliche mögliche Funktionen einräumt, wäre dies kein allgemeiner Gegenbeweis gegen seine Materialhypothese.

Was wäre wirklich starke Evidenz?

Die stärkste Evidenz wäre kein spektakulärer äußerer Eindruck, sondern ein reproduzierbarer materialwissenschaftlicher Fingerabdruck. Beispielsweise mehrere eindeutig dokumentierte Monumentproben, deren natürliche Körner nicht geologisch miteinander verwachsen sind, sondern durch dieselbe ungewöhnliche sekundäre Bindungsphase verbunden werden - und ein experimentelles Material aus historisch plausiblen Rohstoffen, das genau dieselbe Struktur reproduziert.

Für Granit wäre eine amorphe silikatische Bindungsphase zwischen natürlichen Granitkörnern besonders interessant, wenn natürliche Vergleichsproben aus dem Steinbruch diese nicht zeigen. Für Kalkstein wären reproduzierbare Unterschiede in Sedimentkontinuität, Fossileinbettung, Porenstruktur und Bindungsmatrix relevant.
Anthropogene Fremdkörper, grob recycelte Kunststeinfragmente oder echte Drainagekanäle könnten zusätzliche starke Indizien liefern. Sie sind aber keine notwendigen Bestandteile der Hypothese mehr.

Vielleicht suchen wir bisher nach den falschen Spuren

Bei antiken Steinbauten konzentriert sich die Debatte meist auf Werkzeuge, Transport und Bearbeitung. Das ist sinnvoll, denn Steinbrüche und Transport sind in Ägypten real belegt. Die Materialfrage ist dennoch breiter: Wurde jeder gebrochene Stein ausschließlich als intakter Naturblock weiterverarbeitet, oder gab es zusätzlich Verfahren, bei denen Gestein zerlegt, chemisch verändert und wieder gebunden wurde?

Fótis Experimente verschieben dabei die interessanteste Vorhersage. Nicht große Kiesel in einer betonartigen Matrix wären entscheidend. Ein künstlicher Stein könnte aus demselben Ausgangsgestein bestehen und äußerlich verblüffend ähnlich wirken. Die eigentliche Trennlinie läge dann im Gefüge: natürliche sedimentäre oder magmatische Entstehung auf der einen Seite, sekundäre Aufbereitung und Bindung auf der anderen.

Für Ägypten existieren mehrere Puzzleteile, die eine Prüfung sinnvoll machen: Natron war verfügbar; ägyptische Fayence zeigt ausgeprägte Alkali-Silikat-Technik; Naturstein wurde massiv gebrochen und transportiert; einzelne Materialstudien widersprechen sich; und chemischer Granitaufschluss mit heißem Natriumcarbonat ist experimentell möglich.

Keines dieser Puzzleteile beweist eine antike Gussindustrie. Zusammen ergeben sie aber eine präzise Forschungsfrage, die sich heute beantworten ließe. Dafür braucht es keine weitere Spekulation über die Oberfläche der Steine, sondern gut dokumentierte Proben, natürliche Kontrollen, Replikate und verblindete Materialanalysen.

Der Stein selbst müsste am Ende entscheiden.

6) Weiterführende Informationen und Buchtipps

< zurück zur Rubrik  'Anomalien' <<< zurück zur Startseite nächster Artikel >
